一、項目背景
印刷機的發明和發展，對人類文明和文化的傳播具有重要作用。而隨著信息技術的應用，印刷制造商們希望能進一步縮短印前準備和更換活件的時間以提高生產效率，所以在印刷機械自動化方面，網絡化、遠程化、集中化等技術成為很多企業的重點。
華辰智通生產的HiNet
工業智能網關除了能實現plc的遠程編程和診斷外，還能實現對設備集中網絡化管理和售后遠程維護，幫助企業節省售后成本，實現信息化，網絡化管理，借助物聯網技術向工業4.0的跨躍。下面將以三菱FX系列plc為例，來向大家介紹具體的實施方案。
二、plc遠程編程和程序上下載實施方案
三菱FX系列plc為設備控制核心，HiNet智能網關為數據遠程采集終端，通過VPN over P2P的專用安全通道直接將PLC的程序及運行參數采集至PC、LED顯示屏等監控終端。具體如下：
1、HiNet智能網關與三菱FX系列plc相接；通過串口配置線，一端接入PLC的編程口，另一端接入HiNet網關的LAN口；
2、通過Hinode連接管理工具查看網關、PLC設備是否在線，實時連接所管控的PLC；連接云服務器，并查看現場通訊質量，打通編程軟件或上位機軟件與PLC之間的VPN over P2P通道；

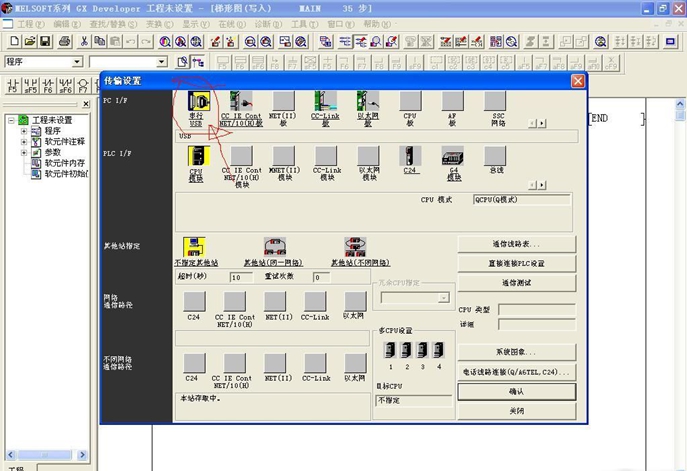

3、GX Developer編程軟件進行遠程操作。
2、提升企業服務質量，增加客戶滿意度
3、提高企業產品競爭力，增加企業效益。
三、設備遠程管理與維護可實現功能
依靠監控終端的step7、WINCC等編程或上位機軟件可實現：
1、PLC遠程編程及在線監視
2、設備遠程操控，參數遠程采集
3、設備集約化管理
4、參數超閥預警，故障預警
5、智能分析決策支持
四、設備遠程管理與維護軟硬件環境配置
1、硬件需求
HiNet智能網關
網線或3G網卡或無線路由器
2、軟件需求
Hinode Windows Client客戶端
GX Developer三菱編程軟件
五、其他成功案例
廣東某印刷機械股份有限公司
長沙某三菱自動化集成商
山東某數控機械有限公司
哈爾濱某紡織機械設備有限公司
上海某機電有限公司
江蘇某環保科技股份有限公司

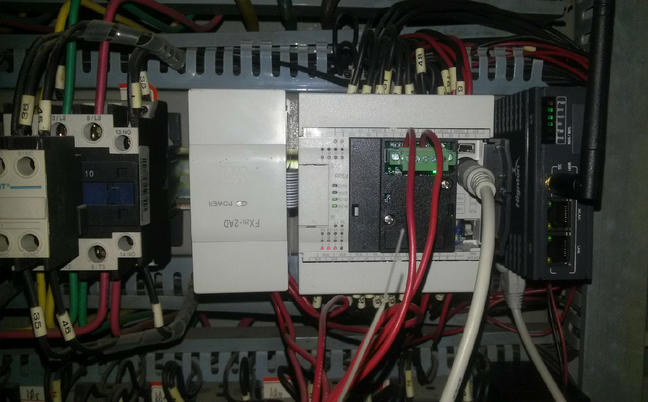

華辰智通-hinet智能網關現場安裝圖
