HiNet工業智能網關使用3G、4G、5G、wifi和以太網等作為通訊手段，自帶通訊口，可以和西門子，三菱，歐姆龍等PLC連接，實現電腦和手機短信的遠程控制，遠程報警，遠程維護，遠程催款等。

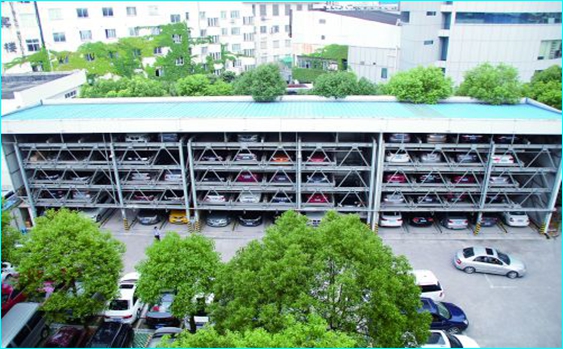

今年7月上旬，株洲某立體車庫有限公司為株洲市規劃院建設一個五層的立體車庫，車位40余個，因?yàn)榱Ⅲw車庫的特殊性，對停車系統的功能及穩定性都要求極高。 客戶為了保證停車系統的安全正常運行，需要對車庫運行狀態進行24小時實時監控。而目前歐姆龍PLC本身自帶的以太網功能只能實現局域網內的監控。
1、實現對智能立體停車設備的遠程監控
2、實現對智能立體停車設備跨地區綜合管理
3、實現對歐姆龍系列PLC的遠程參數采集及控制
4、實現PLC遠程程序上下載，遠程固件升級
5、依靠現有編程軟件對PLC遠程編程
在通過華辰智通科技工程師對現場情況的分析了解后，對株洲某智能立體車庫有限公司的遠程監控得到如下信息：
2、現場有兩臺歐姆龍ES2 PLC，且都配置了歐姆龍以太網模塊；
3、兩臺PLC相距不遠，可通過中間連接交換機實現兩臺PLC與一個HiNet智能網關的連接，實現一臺HiNet智能網關同時對兩臺PLC的控制。
華辰智通作出的基于歐姆龍PLC的設備遠程監控實施方案如下：
一、 實施原理：將HiNet智能網關與智能立體車庫的歐姆龍PLC相連，通過HiNet智能網關的遠程通訊功能將PLC的數據采集至監控端（可以是PC機、也可以是平板電腦），通過監控端安裝的Hinode客戶端工具打通與HiNet智能網關的專用安全通道，此時安裝在監控端的CX-programmer編程 軟件或者其他組態等上位機軟件就能實現對智能立體停車設備內PLC本地化操作。

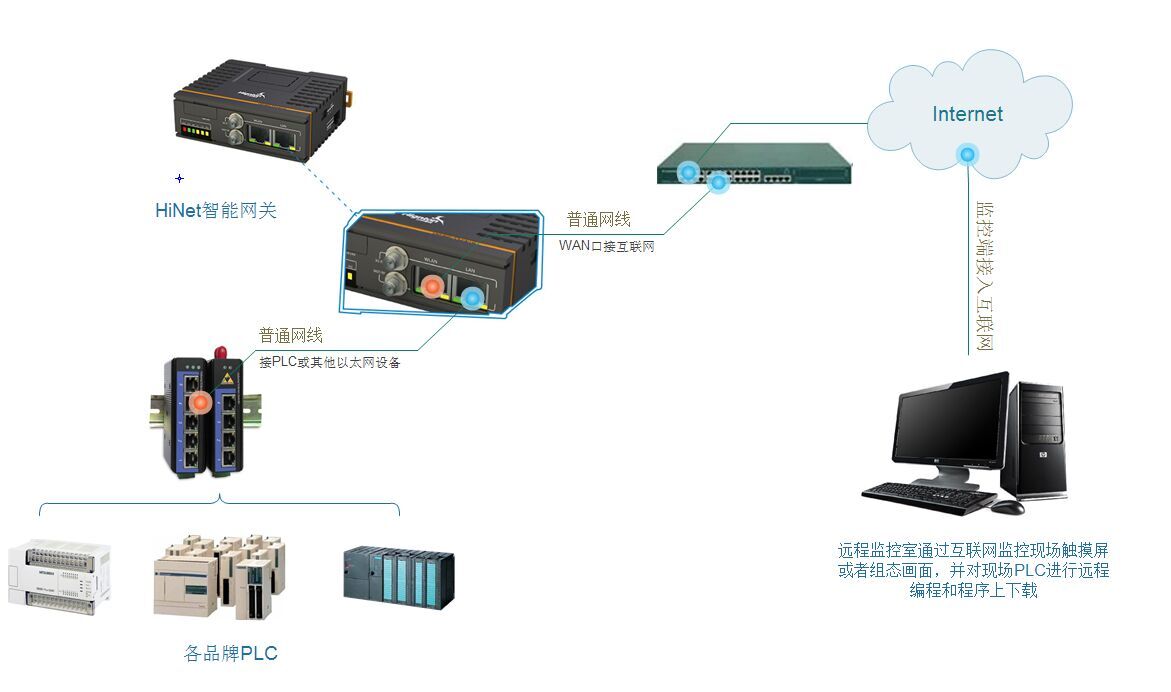

HiNet智能網關通訊拓?fù)鋱D
二、通過對PLC的本地化操作可實現的功能：
1、實現對歐姆龍系列PLC設備數據的遠程監控，同時兼容多種品牌PLC。
2、遠程實現對智能立體停車設備的本地化操控。
3、實現對PLC參數的遠程修改，固件的遠程升級及程序遠程的上下載。
4、無需購買其他平臺軟件，依靠PLC本身自帶軟件或客戶自有組態，來實現PLC本地化操作，
6、結合組態王等上位機軟件實現智能立體停車設備現場畫面的遠程監視。

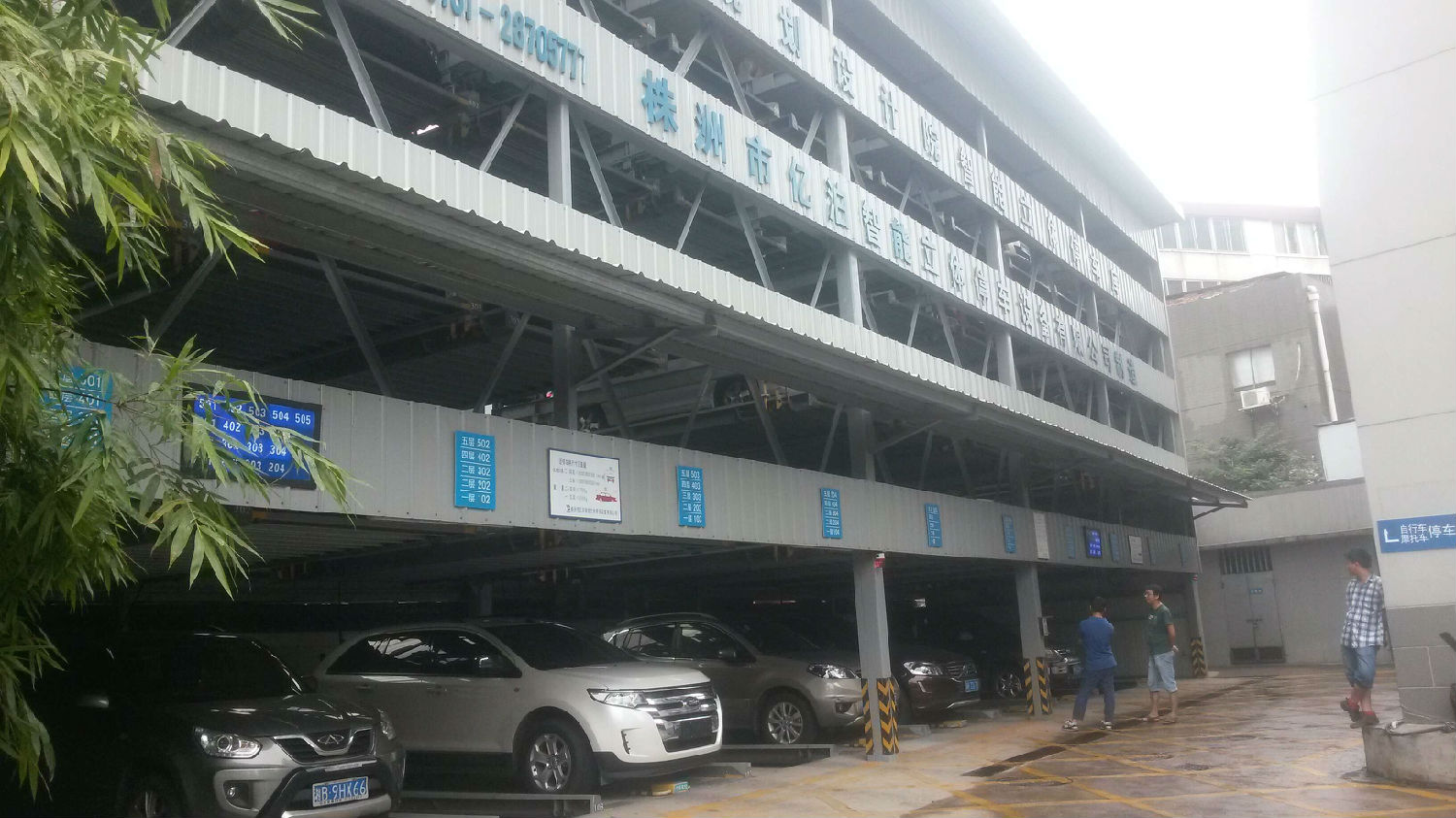

項目實施現場圖
